MAX系列FPGA型号对比及低功耗特性分析

一、MAX系列核心型号与工艺演进
MAX 3000/5000/7000/9000（早期CPLD架构）
工艺：EPROM/EEPROM，支持ISP（在系统编程）和JTAG测试。
特点：
逻辑资源：600~12,000门，MAX7000/9000支持快速通道互连，延迟可预测。
低功耗设计：部分型号（如MAX7000B）采用2.5V供电，静态功耗优化。
典型应用：早期系统控制、简单逻辑接口。
MAX II系列（CPLD到FPGA的过渡）
工艺：0.18μm Flash，摒弃传统宏单元体系，采用查找表（LUT）架构。
特点：
非易失性：内置8Kbit Flash存储器，支持瞬时启动（<10ms）。
低功耗：功耗仅为MAX系列前代的1/10，适合便携式设备。
典型应用：电源时序控制、电路板管理。
MAX V系列（进一步优化低功耗）
工艺：未明确公开具体制程，但强调更低功耗和更高集成度。
特点：
动态功耗管理：支持多种低功耗模式，待机功耗极低。
增强型I/O：支持更多电气标准，适合复杂接口设计。

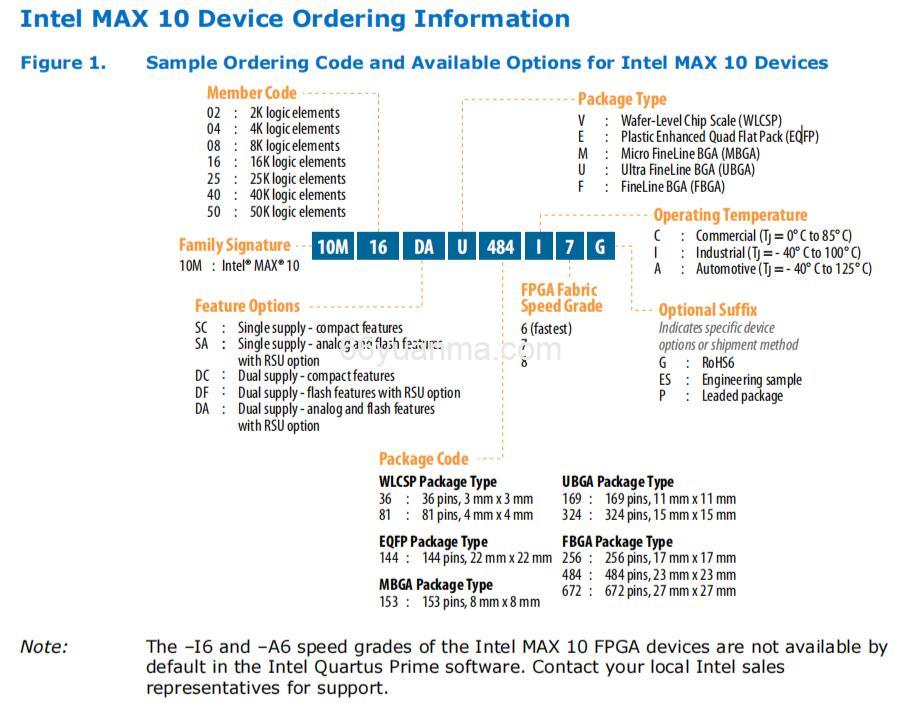

MAX 10系列（当前主力型号，FPGA架构）
工艺：55nm嵌入式闪存（Flash+SRAM），单芯片集成非易失性存储。

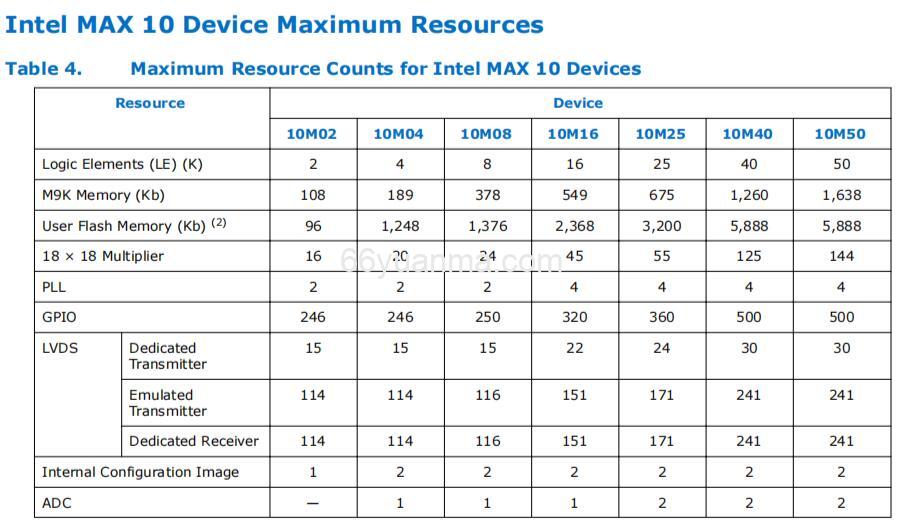

核心型号与资源对比：

型号 逻辑单元（LEs） RAM容量 ADC通道 典型功耗 应用场景
10M02 ~2,000 120Kbit 1通道 待机<0.1mW 简单控制逻辑、传感器接口
10M04 ~4,000 256Kbit 2通道 运行<100mW 便携式设备、低功耗数据处理
10M08 ~8,000 512Kbit 2通道 运行<200mW 工业控制、通信接口
10M16/10M25 ~16,000~25,000 1Mbit 2通道 运行<400mW 复杂逻辑控制、边缘计算
10M40/10M50 ~40,000~50,000 2Mbit 2通道 运行<800mW 高性能控制、AI辅助信号处理
低功耗技术：

瞬时启动：片上Flash支持<10ms上电配置，无需外部存储器。
动态电压调节：内核电压可低至1.2V，支持多电压I/O接口。
电源管理单元：集成低功耗PLL和时钟门控，减少动态功耗。
二、MAX系列低功耗优势总结
非易失性架构：
片上Flash存储配置数据，断电后无需重新加载，避免SRAM FPGA的外部配置存储器功耗。
典型案例：MAX 10系列在待机模式下功耗<0.1mW，远低于Cyclone系列的静态功耗。
工艺与架构优化：
55nm Flash工艺比Cyclone系列的28nm SRAM工艺更节能，尤其适合低负载场景。
MAX 10的查找表（LUT）架构比Cyclone的基于LE的架构在简单逻辑中效率更高，功耗更低。
集成功能减少外围电路：
内置ADC、温度传感器和用户闪存（UFM），减少外部元件数量，降低系统级功耗。
例如：MAX 10的12位ADC采样率1MSPS，功耗仅传统方案1/3。
三、选型建议：MAX系列如何选择？
超低功耗场景：
推荐型号：MAX 10 10M02/10M04
理由：逻辑资源少但功耗极低，适合电池供电设备（如可穿戴设备、无线传感器）。
中等复杂度控制逻辑：
推荐型号：MAX 10 10M08/10M16
理由：平衡逻辑资源与功耗，支持双ADC和更多I/O，适合工业控制、汽车电子。
高性能低功耗需求：
推荐型号：MAX 10 10M25/10M50
理由：集成AI-capable DSP块（18×18乘法器），支持边缘计算，功耗低于Cyclone系列同性能型号。
四、与Cyclone系列对比：何时选择MAX？
特性 MAX系列 Cyclone系列
核心优势 超低功耗、瞬时启动、集成ADC 高性价比、中等性能、高速接口
典型功耗 待机<0.1mW，运行<1W（MAX 10 10M50） 静态功耗>100mW，运行功耗>1W（Cyclone V）
启动速度 <10ms（片上Flash） 依赖外部存储器，启动时间>100ms
应用场景 电池供电设备、传感器接口、控制逻辑 工业自动化、汽车电子、消费设备
